Товарищи-самоделкины, может быть кто-нибудь запаривался и собирал собственный клон аналоговой педали от Boss CE-5, которые до 2001 года выпускались, потом стали делать цифровую версию. На гугле наковырял одну схему, но есть некоторые сомнения.
Буду очень благодарен за любую помощь!
Буду очень благодарен за любую помощь!
CE-5 / CE-5A: The basic sound of the CE-5 is again a little bit closer to what it was on the CE-2 - the BBD delay circuit and the clock driver are again the same MN3007 and MN3101. The circuit level implementation nevertheless is quite different from its predecessors, which becomes also apparent in the sound. Added EQ-controls add versatility and by controlling the ratio of the direct signal and the effect, the pedal can be used to create soundscapes from a slight shimmer to strongly vibrating sounds. Although this unit has a beautiful and bright sound, it fails to capture the warmth and depth the CE-1 and CE-2 had, leaving a slightly sterile aftertaste. Although the circuit and circuit board implementations of the CE-5 and the CE-5A are drastically different, they are sound wise practically identical.

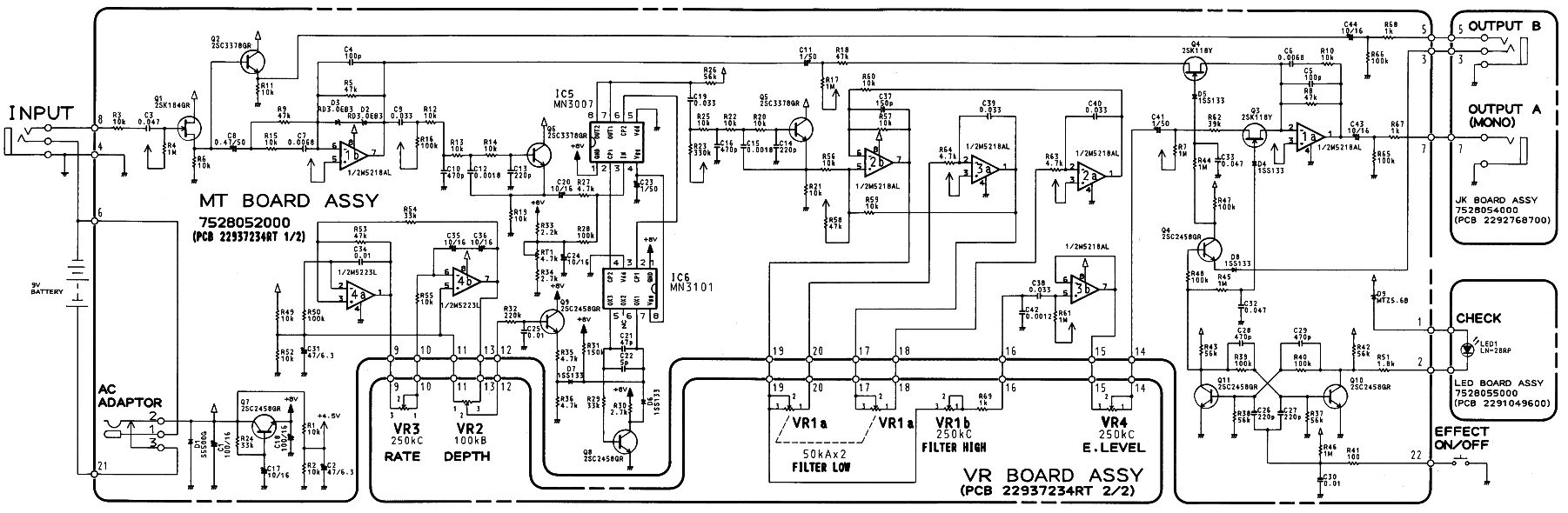

Да, собс-но, вот родная схема:
А зачем тебе се-5? Он же жутко кислотный; если паять аналог, то се-2!
-- Кислотный... ХОРУС??????
Блин, закат солнца вручную........
Блин, закат солнца вручную........
Именно кислотный. Только не по той кислоте, которую вместе с грибами для полётов в космос берут, а едкий, ядовитый, неживой.
>едкий, ядовитый, неживой.
-- Cкорее всего, это о цифровом варианте.
-- Cкорее всего, это о цифровом варианте.
Неа. Проверял по серийнику (1997-й год) и по плате (тогда в электронике не разбирался, поэтому смотрел только на маркировку платы), был именно аналоговый. По заверениям производителя, звучат обе версии практически идентично; сам не сталкивал, ничего не могу сказать.
-- Думаю, ОНИ просто соврали.
Цифровые педальки "там" начали делать уже в 80-х годах, и вероятность изготовления
аналоговой педальки в 1997 году - практически нулевая.
А звук в цифрЕ - точно такой, как Вы и написали. Когда впервые столкнулся - был сильно удивлён....
Цифровые педальки "там" начали делать уже в 80-х годах, и вероятность изготовления
аналоговой педальки в 1997 году - практически нулевая.
А звук в цифрЕ - точно такой, как Вы и написали. Когда впервые столкнулся - был сильно удивлён....
Не думаю; с bbd чипами до сих пор перебоев нет, просто на цифре оказалось удобнее работать. Не нужно проводить калибровку, например. Да и переход на smd.
Вот аналоговый се-5:
А вот в сравнении аналог и цифра:
Так как мой был 97-го года, он 100% аналоговый, вряд ли здесь была бы дана неверная информация:
Вот аналоговый се-5:
А вот в сравнении аналог и цифра:
Так как мой был 97-го года, он 100% аналоговый, вряд ли здесь была бы дана неверная информация:
-- С ними не то что перебои - их какое-то время не было вообще, насколько мне известно.
После прекращения производства всей серии пзс MN3xxx Панасоником (Мацушитой) её передали
Корее, для реверов в бумбоксах, но там тоже вскоре свернули и переехали на цифру.
Возродили производство - только частично, буквально 2-3 модели (если не одна вообще), по
заказу г-на берингера.
Ещё, правда, Максон хорохорится - но с учётом явной малотиражности ПЗС-микросхем
полагаю, что делаются они все реально таки в одном месте...
Насчёт того, что в 97-м они были\не были на ПЗС - спорить до хрипоты не буду
Бо дюже малоинтересное занятие. А вот со звуком - непонятка...
The major difference between the CE-5 and its predecessors is the additon of a level control and a high and low filter control .
После прекращения производства всей серии пзс MN3xxx Панасоником (Мацушитой) её передали
Корее, для реверов в бумбоксах, но там тоже вскоре свернули и переехали на цифру.
Возродили производство - только частично, буквально 2-3 модели (если не одна вообще), по
заказу г-на берингера.
Ещё, правда, Максон хорохорится - но с учётом явной малотиражности ПЗС-микросхем
полагаю, что делаются они все реально таки в одном месте...
Насчёт того, что в 97-м они были\не были на ПЗС - спорить до хрипоты не буду
Бо дюже малоинтересное занятие. А вот со звуком - непонятка...
The major difference between the CE-5 and its predecessors is the additon of a level control and a high and low filter control .

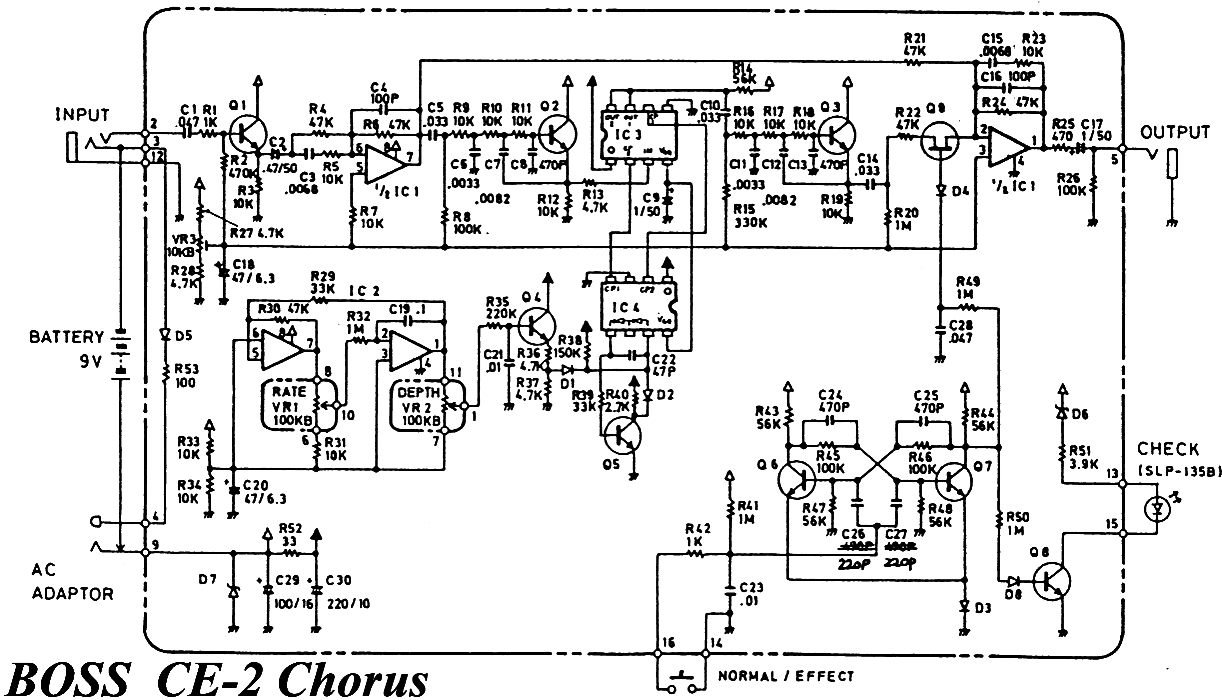

--Cобс-но, давайте здесь положим обе, для сравнения:
